• 詳情介紹

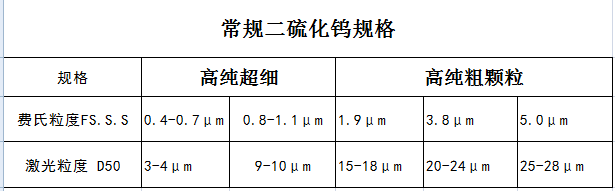

我公司從90年代開始研發(fā)生產(chǎn)二硫化鎢，目前二硫化鎢工藝穩(wěn)定，產(chǎn)能高，品種齊全，微米級主要規(guī)格如下

純   度：99.9%

包   裝：25kg/桶

商    標：潤仙

1、二硫化鎢的晶體結構與潤滑機理

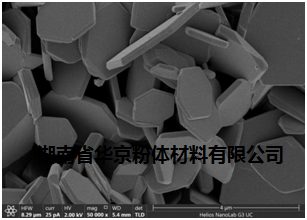

圖1 WS₂的晶體結構示意圖                                      圖2 WS₂的SEM電鏡圖

WS₂的晶體結構是典型的六方晶體層狀結構。其中每一層由兩層六邊形硫原子夾一層金屬鎢原子組成，硫原子與鎢原子組成三角錐形。每一層中硫原子與鎢原子是由強共價鍵連接，而層與層之間是由相對較弱的范德瓦耳斯力相結合。這樣的連接使得層間具有很強滑動性，而硫原子又很容易與多數(shù)金屬發(fā)生物理或化學吸附形成轉移膜，摩擦大多發(fā)生在潤滑膜與轉移膜之間，因而雖有摩擦單不一定發(fā)生磨損，而且，膜層的破損部位通過移動粘著被潤滑材料上的潤滑膜和堆積在摩擦部位兩旁的WS₂碎屑還可以得到修補。六方體層片狀的二硫化鎢SEM電鏡圖如圖2所示。

2、二硫化鎢（WS₂）的性質(zhì)

二硫化鎢（WS₂）作為固體潤滑劑在物理性質(zhì)方面具有顯著特征過去，石油基油和潤滑脂最常用作潤滑劑。

近年來，隨著工業(yè)技術的進步，對于新的固體潤滑的需求隨著機器輸出，轉速，滑動速度，負載的增加以及在諸如高溫和真空的惡劣環(huán)境中的使用而增加。 保持清潔的氣氛和保護環(huán)境也非常重要。

二硫化鎢（WS₂）的氧化溫度比二硫化鉬（MoS₂）高約100℃，具有優(yōu)異的耐熱性和極壓性能，并且具有較低的摩擦系數(shù)。

二硫化鎢（WS₂）可抵抗高表面壓力！

在固體潤滑劑中，它的摩擦系數(shù)擁有隨負荷增加而降低的趨勢。

二硫化鎢在450°C的高溫下也具有潤滑性，有助于防止燒結或者卡咬。

二硫化鎢（WS₂）更耐磨損！

相關耐久性試驗表明，二硫化鉬的耐久性至少是其三倍。

二硫化鎢（WS₂）很干凈環(huán)保！

減少工業(yè)廢物，保護環(huán)境。

二硫化鎢（WS₂）具有很好的節(jié)能效果！

除了通過降低摩擦系數(shù)來降低能耗，還可延長部件使用壽命，實現(xiàn)節(jié)能和降低成本。

空氣中它在-273°C至450°C的溫度范圍內(nèi)起潤滑劑的作用。

它具有惰性，無機，無毒，無腐蝕的特性。

它與大多數(shù)油和潤滑脂兼容。

與石墨，MoS₂和Teflon相比，表面沉積物減少了一半。

3、產(chǎn)品使用實例

   電刷中添加使用3-5%的WS₂可以有效延長電刷的壽命20%-40%；尤其適用于電動工具、家用電器用電刷，效果顯著；

   石墨機械密封圈中添加5-10%的WS₂可以有效降低磨損率，延長壽命30%以上；

  此外，WS₂還可以用于模具脫模劑；滾珠軸承和滾子軸承潤滑劑；發(fā)動機和傳動系部件；空氣振動器，氣動馬達電連接器；斷路器和開關（超級電接觸材料添加劑）；電動機；壓機和可調(diào)電阻；工業(yè)齒輪和軸承潤滑劑；先導閥，鏈鋸等；橡膠墊圈，O型密封圈；衛(wèi)星和飛機零件；高真空應用產(chǎn)品；低溫泵密封圈等。

4、性能數(shù)據(jù)對比圖

    WS₂雖然與石墨、MoS₂具有極其類似的層片結構，但是它的潤滑性能具有一定的特殊意義，它有更厚的層片，更穩(wěn)定的分子結構，區(qū)別于石墨，真空條件下更加潤滑；區(qū)別于MoS₂，潮濕環(huán)境中可以繼續(xù)潤滑。

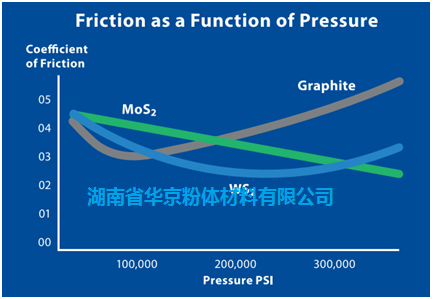

圖3 不同壓力條件下WS₂、MoS₂和石墨涂層摩擦系數(shù)變化曲線

（數(shù)據(jù)來源：Micro Surface Corporation，www.ws2coating.com）

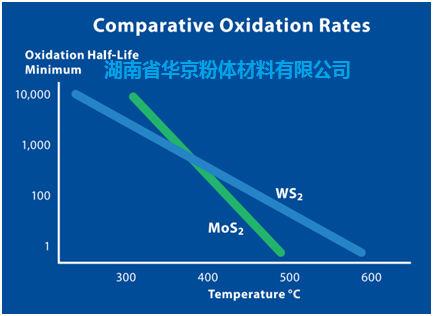

圖4  WS₂和MoS₂氧化速率的曲線

（數(shù)據(jù)來源：Micro Surface Corporation，www.ws2coating.com）

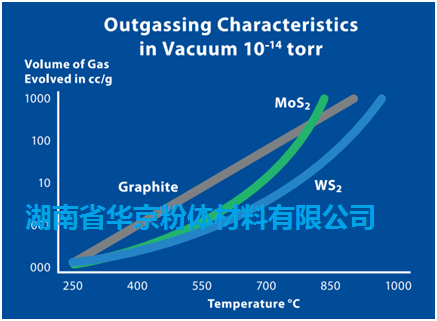

圖5 真空條件下的揮發(fā)特征曲線

（數(shù)據(jù)來源：Micro Surface Corporation，www.ws2coating.com）
